ZN210/220法兰安装式差压变送器采用单晶硅谐振式传感器技术，单晶硅谐振式传感器将过压、温度变化和静压影响降为最低，从而提供无与伦比的长期稳定性。 现场总线是双向数字通信系统，是配置仪表控制系统的革新技术，同时也是前景很好的更新换代产品，用于替换现在现场仪表中广泛使用的标准4~20mA模拟通信。
JT系列提供两种现场总线模式，FOUNDATION现场总线低压模式和PROFIBUS PA设备，以实现横河电机和其他供应商的协同工作。软件方面，JT系列采用两个AI功能块计算差压和静压，从而实现灵活的仪表配置。

规格

ZN210A / 220A

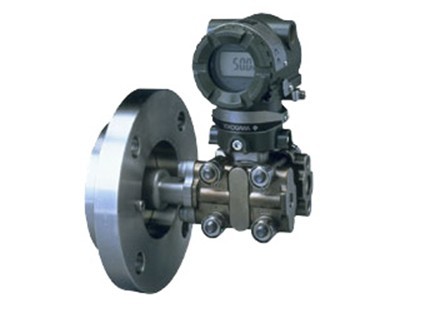

法兰安装式差压变送器
M膜盒 H膜盒
测量范围 -100~100kPa
(-400~400inH2O) -500~500kPa
(-2000~2000inH2O)
测量量程 1~100kPa
(4~400inH2O) 5~500kPa
(20~2000inH2O)
精度 ±0.2222% ±0.2222%
防护等级 IP67，NEMA 4X，和JIS C0920防浸型
防爆规格 FM，CENELEC ATEX，CSA，IECEx
输出信号 4~20mA DC或FOUNDATION?现场总线或PROFIBUS PA两线制数字通信
电源 BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC)
Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC)
环境温度 -40~85℃ (-40~185℉) (普通型)
-30~80℃ (-22~176℉) (内藏指示器)
过程温度 -40~120℃ (-40~248℉) (普通型)
最大工作压力 法兰额定压力
安装 法兰安装
法兰尺寸

ZN210A: 3-inch (80mm)，2-inch (50mm)
ZN220A: 4-inch (100mm)，3-inch (80mm)
膜片材质
(高压侧) SUS316L，哈氏合金C-276，钽材
法兰材质 S25C，SUS304，SUS316
外壳 铝合金或SUS316不锈钢(可选)

法兰安装式差压变送器选型表

第1项

输出信号 -D 4-20mA DC/BRAIN协议数字通讯
-E 4-20mA DC/HART协议数字通讯
-F FF现场总线通讯

第2项

测量量程（膜盒） M 1-100KPa
H 5-500KPa

第3项

高压侧（法兰侧）接液材质 S JIS SUS316L JIS SUS316 JIS SUS316
W 哈氏合金C-276 JIS SUS316 JIS SUS316

第4项

法兰规格 J1 JIS 10K
J2 JIS 20K
A1 ANSI150
A2 ANSI300
P1 JPI150
P2 JPI300
D2 DIN PN10/16
D4 DIN PN25/40
G2 GB PN10/16
G4 GB PN25/40

第5项

隔膜突出长度（X2） 2 X2=50mm
4 X2=100mm
6 X2=150mm

第6项

法兰尺寸/材质 G 100mm(4＂)/JIS S25C
H 100mm(4＂)/JIS SUS304
J 100mm(4＂)/JIS SUS316
D 80mm(3＂)/JIS S25C
E 80mm(3＂)/JIS SUS304
F 80mm(3＂)/JIS SUS316

第7项

低压侧过程接口 0 无过程接头（Rc1/4内螺纹在容室法兰上）
1 Rc1/4内螺纹过程接头
2 Rc1/2内螺纹过程接头
3 1/4NPT内螺纹过程接头
4 1/2NPT内螺纹过程接头
5 无过程接头（1/4NPT内螺纹在容室法兰上）

第8项

螺栓和螺母材质 A JIS SCM435
B JIS SUS630
C JIS SUH660

第9项

安装方式 -9
水平配管连接，左边高压

第10项

电气接口 0 G1/2内螺纹，一个电气接口
2 1/2NPT内螺纹，二个电气接口，无盲塞
3 Pg13.5内螺纹，二个电气接口，无盲塞
4 M20内螺纹，二个电气接口，无盲塞
5 G1/2内螺纹，二个电气接口，一个盲塞
7 1/2NPT内螺纹，二个电气接口，一个盲塞
8 Pg13.5内螺纹，二个电气接口，一个盲塞
9 M20内螺纹，二个电气接口，一个盲塞

第11项

内藏显示表 D 数字显示表
E 数字显示表带测量范围设置钮
N 无

第12项

- N
一直为N


法兰安装式差压变送器附加功能　

第1项

隔爆型、本安型 不指定
NF1 NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPT
FF1 FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
FF15 FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6
KF1 CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
KF5 CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6
CF1 CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
CF15 CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6
NS1 NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPT
FS1 FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&G
KS1 CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4
CS1 CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4
FU1 包含FF1和FS1
KU1 包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4
CU1 包含CF1和CS1
SU1 SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67
KS5 CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4

第2项

隔爆密封接头 不指定
G71 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G72 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)
G81 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)
G82 连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)

第3项

涂漆：颜色变化或涂漆变化 不指定
P1 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色
P2 颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色
P7 颜色变化 只适用于变送器壳体 金属银色
X1 涂漆变化 环氧树脂烤

第4项

避雷保护器 不指定
A 变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次

第5项

禁油处理或禁水、禁油处理 不指定
K1 脱脂洗净处理
K2 脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃
K5 脱脂洗净并干燥处理
K6 脱脂洗净并干燥处理膜盒充灌氟油，使用温度-20-80℃

第6项

校正单位 不指定
D1 P校正（Psi单位）
D3 bar校正（bar单位）
D4 M校正（kgf/cm2)

第7项

SUS630螺母的密封处理 不指定
Y 紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶）

第8项

无锯齿形 不指定
Q 法兰密封面不进行锯齿形加工（仅ANSI法兰）

第9项

Teflon（聚四氟乙烯）膜 不指定
T FEP聚四氟乙烯膜，充灌氟油，工作范围20-120℃，0-2MPa（不适用于真空状态）

第10项

CPU异常时输出设定为低侧 或 NAMUK NE43 不指定
C1 低侧：≤-5%（3.2mA DC）
C2 (NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下
C3 (NAMUK NE43) [输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上

第11项

不锈钢放大器外壳 不指定
E1 放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M）

第12项

镀金膜片 不指定
A1 密封膜片镀金

第13项

快速应答 不指定
F1 刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.5秒

第14项

PID/LM功能 不指定
LC1 PID控制功能，Link Master功能

第15项

不锈钢位号牌 不指定
N4 JIS SUS304 不锈钢位号牌固定在变送器上

第16项

配件制造证明 不指定
M03 H：侧法兰、隔膜座 L：容室法兰
M13 H：侧法兰、隔膜座 L：容室法兰、过程接头

第17项

压力测试/漏压测试证明 不指定
T31 JIS 10K 测试压力：2MPa 测试流体氮气 滞留时间10分钟
T32 JIS 20K 测试压力：5MPa 测试流体氮气 滞留时间10分钟
T36 ANSI/JPI 150 测试压力：3MPa 测试流体氮气 滞留时间10分钟
T37 ANSI/JPI 300 测试压力：7.7MPa 测试流体氮气 滞留时间10分钟
