一、用途
 ZN-SZO系列 氧化锆氧量分析仪 可对锅炉、窑炉、加热炉等燃烧设备在燃烧过程中所产生的烟气含量进行快速、正确的在线检测分析，以实现低氧燃烧控制，达到节能目的，减少环境污染。
 ZN-SZO系列 氧化锆氧量分析仪 有氧化锆头（一次仪表）和氧量变送器（二次仪表）二部分组成。
 ZN-SZO型氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。不必外加气
，参比气能自行对流。并设有标准气接口，可在现场运行时用标准气体进行标定校验。探头锆管能方便地拆卸更换。
 ZN-SZO型氧量变送器结构简单，安装尺寸规范，线路设计合理，工艺质量先进，仪表性能稳定可靠，调试方便。
 ZN-SZO系列 氧化锆氧量分析仪 由于其优越的性能价格比，数年来在国内大中型电厂得到广泛应用。
二、型号规格
1、 氧化锆探头的型号定义

三、规格尺寸
1.氧量变送器尺寸
盘装横式 (Ⅰ)           160×80 ×250                152 ×76
盘装竖式（Ⅱ）         80 ×160 ×250 或160         76 ×152
盘装方式（Ⅲ）         160 ×160 ×250或160        153 ×153
墙 挂 式（Ⅳ）         325 ×250 ×110               310 ×128

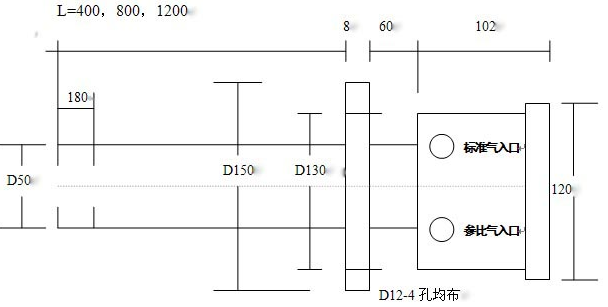

2、氧化锆探头的外形尺寸：（单位mm）

四．技术指标
1．基本误差：<+3%F．S; 仪表精度1级
2．量程：０～２５％Ｏ2
３．本底修正：－２０mV～＋２0mV
４．被测烟气温度：ZO-4型 低于800℃（低温型）;ZO-5型 800℃~1200℃（高温型）
5．输出信号：0~10mADC  4~20mADC任意设置
6．负载能力：0~1.2KΩ(0~10mA时)或0~600Ω（4~20mA时）
7．环境能力：0~50℃，相对湿度〈90%
8．电源/；220V+10%，50Hz。
9．功耗：变送器约8W，加热炉平均为50W。
10．响应时间/；90%约3秒。
11．氧化锆探头加热炉升温时间：约20分钟。
